东营烟气脱硫脱硝设计方案
2020-02-28 16:19:08
0
一、东营烟气脱硫脱硝项目位置

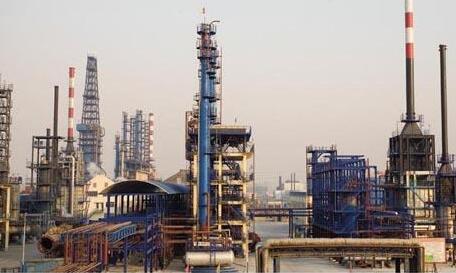

东营市，位于山东东北路， 东临渤海海域，与日本、韩国海相望，也是黄河入海口的起源，项目位置位于东营市的垦利县， 地处胜利油田腹地， 全年气温偏高 ， 全区进出口总值8.2亿美元 ，重点项目是一个又一个，曾有网友不断反应 东营市垦利炼油厂夜间排放废气污染问题，所以垦利政府也是深入了解民生，迅速掀起项目改造开工热潮，以项目建设的实际成效，实力发展石油化工行业的烟气废气治理领域，还东营一个蓝天。
nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
二、东营烟气脱硫脱硝项目技术标准
为响应国家烟气排放环保要求，使锅炉NOx排放浓度达到50mg/Nm3以下，SO2排放浓度达到35mg/Nm3以下，粉尘排放浓度达到5mg/Nm3以下，14t链条炉进行东营项目的脱硫脱硝除尘改造，脱硝采用SCR脱硝系统，脱硫采用石灰石-石膏法，除尘采用湿式静电除尘器除尘。nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
三、锅炉主要技术参数（BMCR工况）
| 序号 |
项目 |
单位 |
额定负荷 |
备注 |
| 1 |
锅炉型号 |
t/h |
14 |
链条炉 |
| 2 |
烟气量 |
Nm3/h |
30000 |
|
| 3 |
排烟温度 |
℃ |
|
|
| 4 |
烟气NOx含量 |
mg/Nm3 |
|
|
| 5 |
烟气粉尘含量（除尘后） |
mg/Nm3 |
|
|
| 6 |
烟气SO2含量 |
mg/Nm3 |
|
|
四、东营东环脱硫脱硝除尘方案
本次为东营东环脱硫、脱硝、除尘系统EPC总承包，除土建由投标方设计、招标方负责购买材料和施工外，其余所有材料、设备的设计、采购、安装、调试全部属于乙方承包范围：nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
1、本次投标脱硫脱硝工艺路线：nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
烟气流向为：锅炉省煤器→SCR 反应器→锅炉预热器→除尘器→引风机→脱硫塔（除尘）→烟囱nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
◆脱硝： 新建一台SCR反应器，反应器采用2+1布置；nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
◆脱硫：新建一套石灰石-石膏脱硫系统；nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
◆湿式静电除尘器：新建一台湿式静电除尘器，除尘器安装在脱硫塔上方。nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
整个工程为EPC总承包，脱硫、脱硝、除尘系统范围内，除土建由乙方设计、甲方负责购买材料和施工外，其余所有材料、设备的设计、采购、安装全部属于乙方承包范围。nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
2、东营SCR脱硝方案nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
本方案的SCR系统采用高尘布置方式，即将SCR布置在窑炉出口与除尘器之间，该方式是应用最广泛的布置方式。温度在320～420℃范围内，是大多数催化剂的最佳反应温度区。nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
在静电除尘器进口和SCR出口设置了一条事故旁路，当除尘器或者SCR检修时，可以暂时打开旁路挡板门，关闭静电进口挡板和SCR出口挡板，达到不停炉检修的目的。旁路挡板门采用带密封风的百叶窗式烟道挡板，保证泄漏率＜1%。nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
整套SCR脱硝系统的材料和防腐最少有30年的寿命，在30年内，可利用性高，维护要求低。我方将选择合适的材料，并承担相应责任。nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
（1）氨水制备储存、输送系统nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
（2）氨水汽化、稀释系统nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
（3）SCR反应器nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
（4）氨喷射与混合装置:根据烟道的截面、长度及SCR反应器的结构型式，供方为脱硝反应器提供一套完整的氨喷射混合系统，确保氨与NOx能充分混合。nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
（5）催化剂设计选型nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
（6）烟道系统nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
（7）防腐与保温nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
（8）膨胀节nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
（9）稀释风机nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
（10）泵nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
（11） 管道nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
（12）阀门nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
（13）工艺系统钢结构、楼梯、平台nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
(14)SCR电气系统nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
(15)DCS控制系统nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
五、东营东环脱硝控制系统监控的主要内容
①工艺运行状态的监测，主要采集与处理现场测量仪表的信号。根据工艺对控制系统的要求，通过调节回路进行自动调控，使脱硝系统运行在正常的工况状态下。nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
②控制电气设备运行工况，对配电系统的开关量和模拟量信号进行采集处理，判断设备的运行状态。nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
③根据工艺设计的要求和现场实际条件，对系统进行连锁操作控制，保证系统的安全运行。nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
④供方提供详细的脱硝系统运行参数，包括脱硝运行参数的报警值、保护动作值及整定值；重要参数需在脱硝控制室设声音报警。nj5实验室、工厂供气气路管道设计安装-济南深蓝环境工程有限公司
本次改造工程所需动力及控制电缆及电缆桥架，穿管等均由供方设计、供货及施工。供方负责SCR脱硝系统内的所有电缆桥架、电缆竖井及电缆防火措施的设计、供货及施工安装，同时也负责系统以外电缆桥架接口设计、供货及施工安装。电缆桥架为热镀锌钢质桥架，数量及布置应满足现场电缆敷设的需要，不足部分无偿补足。
